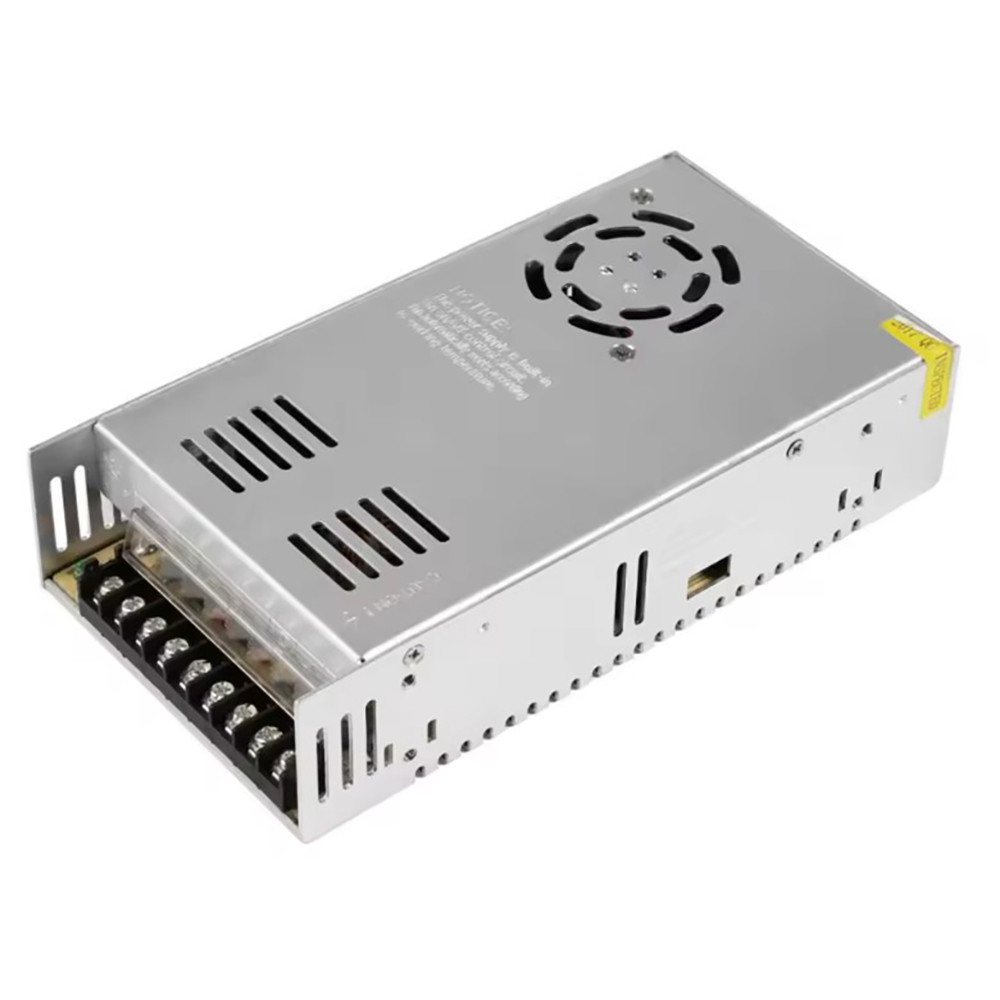

12V 30A FÉM HÁZAS, VENTILÁTOROS IPARI TÁPEGYSÉG

Modellszám

S-360V-12

DC kimeneti feszültség

12V

Kimeneti feszültség hiba (Megjegyzés: 2)

±1%

Névleges kimeneti áram

30A

Rage kimeneti áram

0-30A

Hullámok és zaj (értékelés: 3)

75mVp-p

Beviteli táblázat (értékelés: 4)

±0,5%

Töltési stabilitás (értékelés: 5)

±0,5%

DC kimeneti teljesítmény

360W

Hatékonyság

83%

Állítható tartomány az egyenfeszültséghez

10-13,2V

Modellszám

S-360 sorozat

AC bemeneti feszültség tartomány

85-132VAC/176-264VAC, kapcsolóval kiválasztva, 47-63Hz; 248-370VDC

Bemeneti áram

6,5A/115V, 4A/230V

AC bemeneti áram

Hidegindítási áram: 25A/115V, 50A/230V

Szivárgási áram

3,5mA/240VAC max

Túlterhelés elleni védelem

105%-150% Típus: Összecsukható áramkorlátozás Nyugalmi állapot: automatikus helyreállítás

Túlfeszültség elleni védelem

5,75-6,75 V, 9,4-10,9 V, 13,8-16,2 V, 15,5-18,2 V, 18-21 V, 27,6-32,4 V, 33,7-39,2 V, 57,6-67,2 V

Hőmérsékleti együttható

±0,03%/°C (0-50°C)

A telepítés felemelkedése időt vesz igénybe

200 ms, 100 ms, 20 ms

Rezgés

10-500 HZ, 2G 10 perc/1 ciklus, időtartam 60 perc, tengelyenként

Dielektromos szilárdság

1,5 KVac, 50/60 Hz 1 percig a bemenet és a kimenet között
1,5 KVac, 50/60 Hz 1 percig a bemenet és a ház között
0,5 KVac, 50/60 Hz 1 percig a kimenet és a ház között

Szigetelési ellenállás

100 MΩ min. 500 VDC-n

Működési hőmérséklet páratartalom

-10°C-60°C (lásd a kimeneti jellemző ábrát), 20%-90% relatív páratartalom

Tárolási hőmérséklet páratartalom

-20°C-85°C, 10%-95% relatív páratartalom

Külső dimenzió

215x115x50 mm

Súly

617g

Biztonsági szabványok

UL1950

EMC szabványok

FCC 15J. rész A állapotszint

Észrevette

1. A fenti paraméter vizsgálati feltétele: 230 VAC bemenet, névleges terhelés, 25°C, páratartalom 70%RH.
2. Hiba, beleértve a beállítási hibát, a vonal stabilitását és a terhelés stabilitását. (Megjegyzés: 5)
3. Hullámteszt: A12 dupla vezeték alkalmazása 20 MHz-hez, és 0,1 uF-47 uF kondenzátor rövidzárlat a megszakításhoz.
4. Bemeneti feszültség stabilitási teszt: Túlterhelés esetén a legalacsonyabb bemeneti feszültség a legmagasabb feszültséget reprezentálja.
5. Terhelésstabilitási teszt: A terhelés 0% és 100% között van.
